浮頭式換熱器

浮頭式換熱器概述：

浮頭式換熱器兩端的管板，端不與殼體相連，該端稱浮頭。管子受熱時，管束連同浮頭可以沿軸向自由伸縮，消除了溫差應力。

浮頭式換熱器 應用造 ：

浮頭式換熱器的缺是結復雜，格較貴，而且浮頭端小蓋在操作時法知道泄情況，所以裝配時要注意封能。

浮頭式換熱器是進行熱交換操作的通用工藝設備。應用于化工、石油、石油化工、電力、輕工、冶金、原子能、造船、航空、供熱等工業部門。別是在石油煉制和化學加工裝置，占有其要的地位。

按管板和殼體及其配合部分的形式可分為固管板式換熱器、浮頭式換熱器、U型管式換熱器、填料函式換熱器、斧式換熱器、滑動管板式換熱器和插管式換熱器等七種。

隨著石油化工業的不斷發展，換熱器在石化行業設備占據著要的地位。換熱器是種是現物料之間熱量遞節能設備。本設計要針對的是浮頭式換熱器，浮頭式換熱器屬于列管式換熱器的種，是利用間壁使溫流體和低溫流體進行對流熱從而現物料間的熱量遞。

型浮頭式換熱器浮頭結：

型浮頭式換熱器浮頭端結，它包括圓筒、外頭蓋側法蘭、浮頭管板、鉤圈、浮頭蓋、外頭蓋及絲孔、鋼圈等，其征是：在外頭蓋側法蘭內側面設凹型或梯型封面，并在靠近封面外側鉆孔并套絲或焊設個螺桿均布，浮頭處取消鉤圈及相關部件，浮頭管板封槽為原凹型槽并另在同端面開個以該管板心為圓心，半徑稍于管束外徑的梯型凹槽，且管板分程凹槽只與梯型凹槽相連通，而不與凹型槽相連通。

浮頭式換熱器不銹鋼換熱管：

浮頭式換熱器采用厚壁波紋不銹鋼換熱管，熱系數比不銹鋼光管（不銹鋼列管）換熱器提50％－80％。分類內導流換熱器；外導流換熱器；冷凝器；公稱直徑內導流換熱器DN325、426、500～1000、1200、400、1600、1800mm；外導流換熱器DN500～；冷凝器DN325、426、500～1000、1200、1400、1600、1800mm；公稱壓力換熱器P1.0～6.4Mpa；冷凝器 P1.0～4.0MPa適用于化工、石油工業用碳素鋼、低合金鋼和不銹鋼換熱管酸鋼制換熱器，及其它工業部門用類似的換熱器。

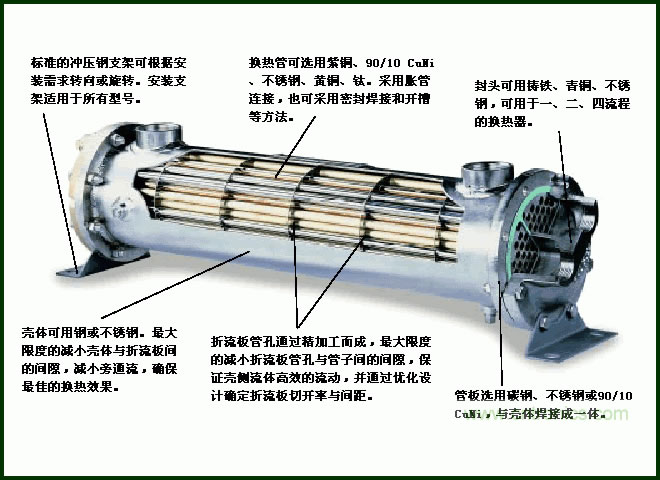

浮頭式換熱器圖1

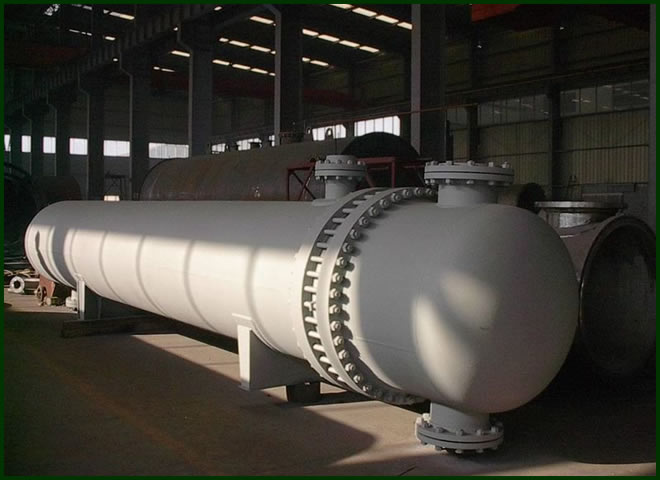

浮頭式換熱器圖2

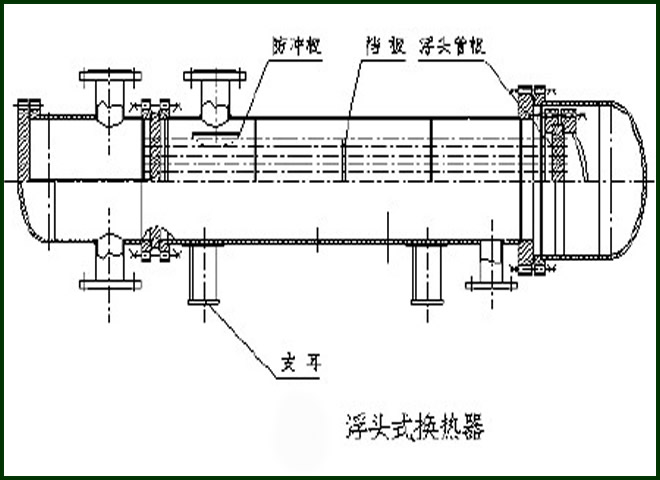

浮頭式換熱器圖3

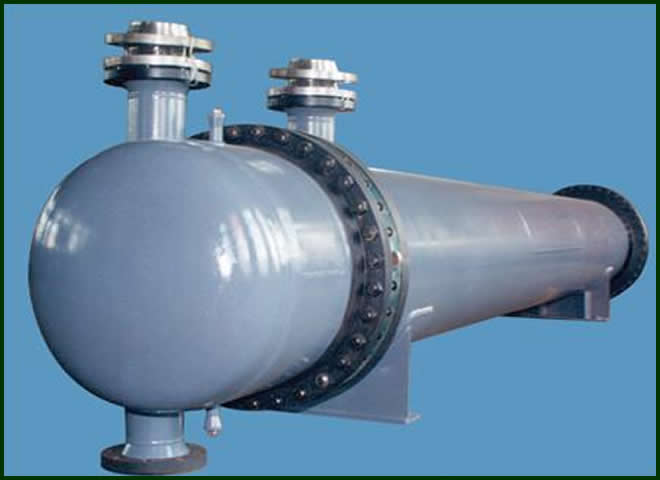

浮頭式換熱器圖4

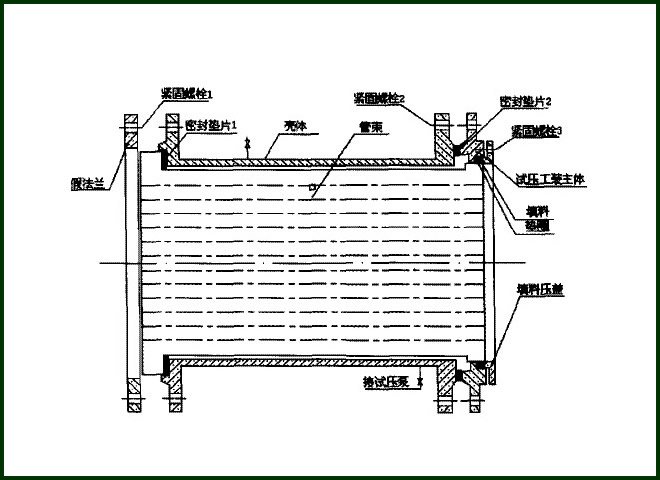

浮頭式換熱器圖5

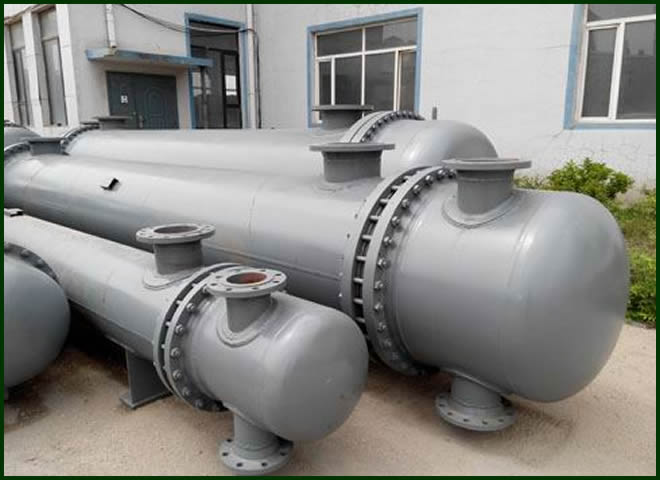

浮頭式換熱器圖6

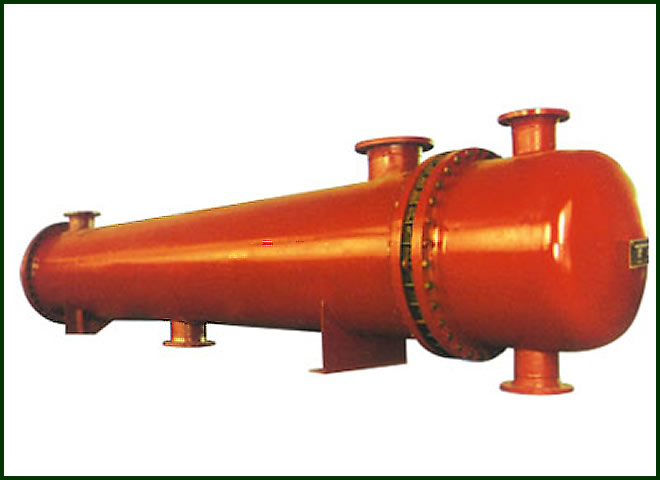

浮頭式換熱器圖7

浮頭式換熱器圖8

浮頭式換熱器故障及方案：

在生產浮頭式換熱器過程，由于浮頭式換熱器的管板受水分沖刷、氣蝕和微量化學介質的腐蝕，管板焊縫處經出現滲，導致水和化工材料出現合，生產工藝溫度難以控制，致使生其它產，嚴影響產，降低產等。冷凝器管板焊縫滲后，企業通利用補焊的方法進行修復，管板內部易產生內應力，且難以消除，致使其它換熱器出現滲，企業通過打壓，驗設備修復情況，反復補焊、驗，2～4人需要幾天時間才能修復完，使用幾個月后管板焊縫再次出現腐蝕，給企業帶來人力、物力、財力的浪費，生產本的增加。通過福世藍分子復合材料的腐蝕和抗沖刷，通過提對換熱器的保護，這樣不僅理了換熱器存在的焊縫和砂眼問題，避了使用后化學物質腐蝕換熱器金屬表面和焊接，在以后的期維修時，也可以涂抹福世藍分子復合材料來保護露的金屬；即使使用后出現了滲現象，也可以通過福世藍技術及時修復，避了長時間的堆焊維修影響生產。正是由于此種細化的管理，才使得換熱器滲問題出現的概率降低，不僅降低了換熱器的設備采購本，了產、生產時間，提了產競爭力。

浮頭式換熱器制造工藝：

　　選取浮頭式換熱器換熱設備的制造材料及號，進行材料的化學分驗，機械能合格后，對鋼板進行矯形，方法包括手工矯形，機械矯形及火焰矯形。

　　備料——劃——切割——邊緣加工（探傷）——型——對——焊接——焊接驗——裝焊接——壓力試驗
